Product Description

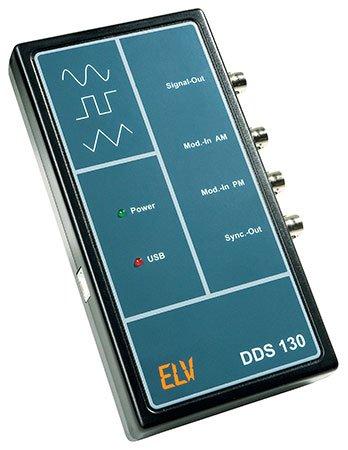

Der DDS 130 ist ein programmierbarer Funktions-
generator, der nach dem DDS-Prinzip arbeitet, bei dem ein Sinus-Signal digital generiert wird. Neben dem so erzeugten Sinus-Signal kann der DDS 130 aber auch ein Dreieck- und ein Rechtecksignal liefern.
Die gesamte Bedienung des DDS 130 erfolgt via USB über eine PC-Software. Die Ausgangsfrequenz des DDS 130 lässt sich im Bereich von 0,25 Hz bis 30 MHz in 0,25-Hz-Schritten einstellen, auch eine Einstellung der Amplitude ist mit der PC-Software möglich. Schließlich stellt der DDS 130 auch eine Wobbel- und Modulationsfunktion zur Verfügung und ermöglicht automatisierte Signalausgaben.
Der Funktionsgenerator wird komplett per PC ferngesteuert und fügt sich so sowohl in PC-Labortechnik-Umgebungen als auch in Software-basierte PLL-Empfangssysteme ein. Denn neben dem Einsatz als Funktionsgenerator mit extrem hoher Genauigkeit und Stabilität ist auch eine Verwendung als PLL-Frequenzaufbereitung in digitalen Empfängerkonzepten möglich. Die im Lieferumfang befindliche Software verfügt über zahlreiche Optionen:
- Frequenz-Direkteingabe inklusive Bereichsgrenzen- und Schrittweite-Definition
- Signalamplituden-Direkteingabe
- Signalform-Auswahl
Betriebsarten:
- Standard: kontinuierliche Ausgabe der eingestellten Frequenz und Amplitude
- Wobbeln: Start-/Stopp- und Wobbel-Frequenz einstellbar; bei Start jedes Wobbel-Vorgangs wird am Ausgang Sync.-out ein kurzer High-Impuls ausgegeben.
- Modulation: 3 digitale Modulationsarten (FSK, PSK, ASK), interne Modulationsfrequenz einstellbar; externe Modulation möglich; AM über externe Modulation möglich
1. PLL-Einstellung mit Teilungsfaktor und Offset möglich
2. alle Einstellungen sind speicherbar und nach Bedarf abrufbar
3. über eine Aufgabenliste sind verschiedene Signalabläufe automatisiert abrufbar
